Balanseringsmaskiner

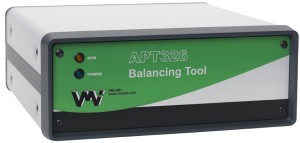

APT 326
Utrustning för modernisering av alla typer av vekt lagrade balanseringsmaskiner (PC mjukvara för balansering ingår).

APT326 är en komplett mätenhet med balanseringsprogram till vilken anslutning av externa givare samt dator görs. APT326 gör signalanpassning, filtrering och spänningsmatning till givarna. Enheten matas med 220-230V. I den dator som ansluts till APT326 installeras programvaran APT300 (ingår i leveransen).

Exempel på sparande av rotortyp: Med en ny rotortyp gör man en grundbalansering med viktinsättningar i 2 plan (dynamisk balansering). Programmet sparar rotordimensioner, valt balanseringsvarvtal samt rotornskänslighetsmatris, vilka kan återanvändas då samma rotortyp skall balanseras för snabbare balansering.

Exempel på funktioner:

  • Balansering med 1 eller två givare samtidigt (dynamisk balansering).
  • RS232 kommunikation (USB konverter ingår) med mjukvara.
  • Utmärkt för att modernisera befintliga balanseringsmaskiner.
  • Balansering kan göras mellan 120 till 12000 rpm beroende på givaren.
  • Relä för koppling till tex motor.
  • Balansering med vinkelgivare och/eller varvtalsgivare.
  • Balanseringsprogram (APT300) för Windows dator som kopplas till enheten medföljer.
  • Skapa rapporter med ett knapptryck.
  • Spara rotortyper för snabb balansering.
  • Balansering mot ISO standarder.
  • Kan användas med eller utan pekskärm.
  • Vektor splitt för fasta viktpositioner.
  • Halv automatisk eller manuell balansering.
  • m.m.

Exempel på tillbehör:

  • Givare: accelerometerar, hastighetsgivare och avståndsgivare
  • Kablar och kontakter
  • Vinkelgivare, foto och lasergivare för varvtal och positionering av balanseringsvikter

Här kan du läsa mer: APT 326 datasheet





BM230bm2300 - Kopia0
Balanseringsmaskinen är en flexibel, dynamisk maskin med en horisontell axel. BM 2300 Balanseringsmaskin kan användas för rotorvikt upp till 2300 kg.

  • Balanseringsmaskinen är en flexibel, dynamisk maskin med en horisontell axel.
  • En AC-motor, med varierbart varvtal, driver balanseringsobjektet genom remdrift.
  • Balanseringsmaskinen BM 2300 kan användas för rotorvikter upp till 2300 kg.
  • Lagerrullar i olika diametrar medföljer (2 par av varje).

Valmöjligheter:

  • Vinkelgivare för viktplacering (encoder)
  • Hållare för överhängsrotorer





BM400
Balanseringsmaskinen är en flexibel, dynamisk maskin med en horisontell axel. BM 400 Balanseringsmaskin kan användas för rotorvikt upp till 400 kg.

  • Balanseringsmaskinen är en flexibel, dynamisk maskin med en horisontell axel.
  • En AC-motor, med varierbart varvtal, driver balanseringsobjektet genom remdrift.
  • Balanseringsmaskinen BM 400 kan användas för rotorvikter upp till 400 kg.
  • Lagerrullar i olika diametrar medföljer (2 par av varje).

Valmöjligheter:

  • Vinkelgivare för viktplacering (encoder)
  • Hållare för överhängsrotorer



BM Konsol
BM Konsol är ett komplett instrument för att balansera roterande utrustningar i en balanseringsmaskin. BM Konsol kan användas för att ersätta äldre instrumentering för att på så sätt förbättra befintliga maskiner.

BM Konsol har ett brett utbud av funktioner för att täcka alla krav på precisionsbalansering, standard toleranser och rapportskrivning.

Skärmen för datainmatning och menyval är tryckkänslig. Skärmfönster och online hjälp assisterar operatören att få snabba korrekta resultat. Polära eller stora digitala cirklar ger operatören en grafisk presentation av balanseringsvektorerna.

BM konsolen består av:

  • 15 ”LCD-pekskärm
  • Styrdator med APT300 programvara
  • APT326 Balanseringsinterface
  • Monteringsplatta (som kan användas för att placera en varvtalsregulator för en asynkron motor med effekt från 1,1 kW upp till 15 kW)
